В ООО «АСТ» в рамках Инвестиционной программы 2024года приобретается «Поисковый комплект КП-500А»

В ООО «АСТ» за счёт средств Инвестиционной программы 2024 года приобретается «Поисковый комплект КП-500А», который предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным методом.

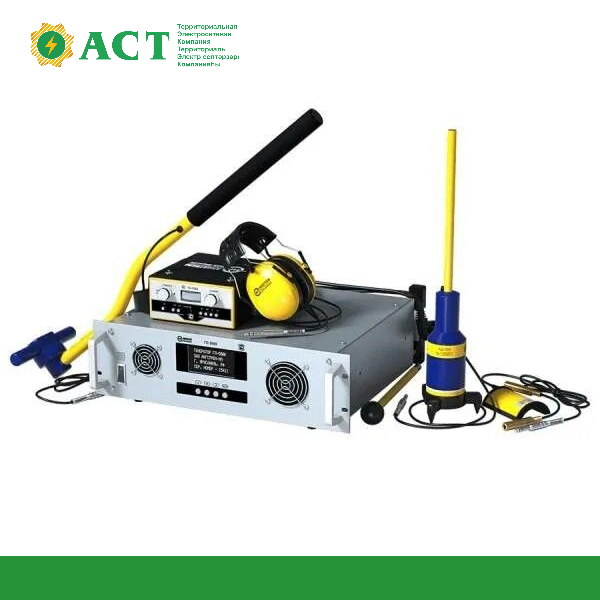

«Поискового комплекта КП-500А» состоящий из генератора ГП-500К и приемника ПП-500А обеспечивает определение трассы кабеля под нагрузкой, а также прием сигнала от акустического датчика при поиске места повреждения кабеля акустическим методом.

Генератор поисковый состоит из синтезатора частот, усилителя мощности, блока питания и трансформаторно – коммутационного устройства, работающих под управлением микропроцессора. Каркас генератора позволяет встраивать его в базовые несущие конструкции многих передвижных электролабораторий.

Приемник поисковый имеет канал индукционного приема и канал акустического приема. К нему подключаются головные телефоны и магнитная антенна (или накладная рамка, или акустический датчик).

Принцип работы комплекта основан на индукционном методе: электромагнитное поле от тока генератора, протекающего по кабелю, наводит напряжение в магнитной антенне приемника, уровень которого зависит от ее расположения в пространстве относительно жил кабеля и экранирующих перекрытий, что позволяет определить место повреждения изоляции, обрывы жил, расположения муфт, глубину залегания и трассу кабеля.

Основным преимуществом данного комплекта является то, что он предназначен для работы с кабелем длиной до 10 км и глубиной залегания до 10 м. Точность определения места повреждения может достигать 0,3 м, зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления.

Особенности «Поискового комплекта КП-500А»:

- Эффективность. Синусоидальная форма сигнала обеспечивает максимальное использование мощности генератора при работе с узкополосным помехозащищенным приемником. Способность выдавать полную мощность в широком диапазоне сопротивлений нагрузок генератора.

-Сокращение времени поиска. Приемник позволяет оценивать расстояние до повреждения и локализовать его при работе акустическим методом совместно с генератором акустических ударных волн. Индикация разности между максимальными значениями текущего и предыдущего уровня сигнала позволяет определить направление движения оператора в сторону повреждения.

-Помехозащищенность. Качество и временная стабильность выходного сигнала генератора обеспечивают необходимую избирательность, а соответственно, помехозащищенность. Все рабочие частоты генератора не кратны основным промышленным частотам напряжения и их гармоникам, поэтому прибор не влияет на работу другой электронной аппаратуры. Высокая избирательность приемника обеспечивает помехозащищенность и эффективную работу в самых оживленных и шумных местах.

-Надежность. Генератор имеет защиты от короткого замыкания, перенапряжения, перегрева, реактивной мощности. Проведение непрерывной автоматической диагностики аппарата. Автоматическое ограничение выходной мощности, тока и напряжения при работе на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения параметров генератора. Проводится контроль качества коммутации генератора с источником питания, испытуемой коммуникацией, заземлением, персональным компьютером. Время непрерывной работы прибора не ограничено.

-Индикация параметров. Генератор позволяет контролировать напряжение, ток и сопротивление кабельной линии. Поисковый приемник оснащен промышленным ЖК-дисплеем с подогревом и регулируемой подсветкой, что позволяет работать при температурах окружающей среды до -30°С, в любых условиях освещенности и при этом комфортно воспринимать показания приемника. Оценка уровня сигнала производится по цифровой шкале на дисплее приемника и (или) по громкости в головных телефонах ТФ-500. Контроль состояния аккумулятора осуществляется с помощью индикатора на дисплее.

Использование «Поискового комплекта КП-500А» в практике эксплуатации электросетевого хозяйства позволяет:
-сократить время поиска мест повреждения кабельных линий,
- обеспечить определение более точного местоположения повреждений подземных кабелей;
-сократить время производство аварийно-восстановительных работ.
